Macchina per il formaggio delle porte dei mobili Per la macchina automatica di guarnizioni in schiuma PU KW-510B Sistema di schiuma PU Applicazione di guarnizioni senza giunti
Le macchine automatiche per sigilli a schiuma poliuretanica monocomponente KW-510B sono l'attrezzatura professionale per formare il sigillo di schiuma continua. Attraverso questo avanzato sistema di schiuma poliuretanica, viene controllato con precisione il processo di schiumazione e si forma un sigillo senza soluzione di continuità lungo il bordo della porta del mobile, bloccando strettamente la polvere e l'umidità dall'entrare, garantendo così l'ermeticità del mobile. Ampiamente utilizzate per la produzione di tutti i tipi di mobili.
- Panoramica

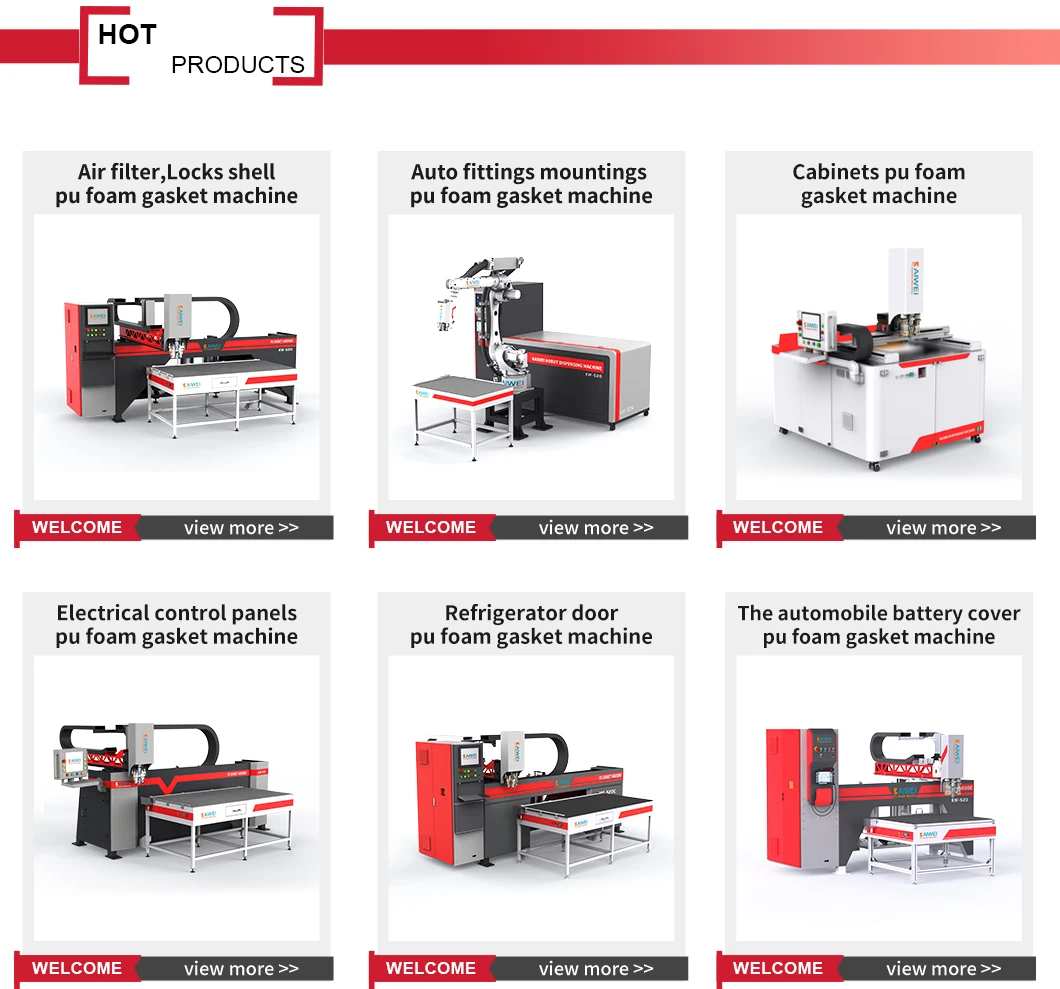

- Prodotti consigliati
- Design ergonomico: Interfaccia uomo-macchina (HMI) a sbalzo con rotazione di 150° per un facile accesso.
- Struttura compatta: Armadio di comando integrato nel telaio (manutenzione semplificata + ingombro ridotto); telaio monolitico saldato (elevata stabilità).
- Nuova testa miscelatrice: Funzionamento e manutenzione semplificati.
- Insegnatore portatile per robot (funzionamento intuitivo).
- Controllo tramite schermo touch screen + commutazione multilingue.
- PLC industriale (supporta l’integrazione con sistemi MES).
- Inserimento grafico semplificato (non è richiesta la creazione di disegni, basta inserire le dimensioni).
- Funzioni di protezione: protezione da carenza d'acqua, rilevamento della pressione della colla, promemoria per la manutenzione giornaliera.
- Interfaccia utente HMI a sbalzo (rotazione di 150° per un utilizzo e una manutenzione agevoli).
- Armadio elettrico integrato (montaggio su rack, risparmio di spazio e manutenzione comoda).
- Struttura a telaio saldata integrata.
- Nuova testa ibrida (più facile da utilizzare e da mantenere).
1. Configurazione principale e parametri
| Voce | Dettagli |
| Valvola miscelatrice | KW-800 (larghezza guarnizione: 2–60 mm) / KW-900 (larghezza guarnizione: 5–30 mm) |
| Componenti | A due componenti / a tre componenti / a quattro componenti |
| Corsa di lavoro | Costante: 2200 × 1200 × 200 mm; Micro: 800 × 600 × 200 mm; Maggiore: 2500 × 1450 × 200 mm |
| Dimensione della macchina | 3700 × 300 × 2300 mm |
| Consumo di energia | 3-4KW |
| Larghezza guarnizione | Costante: 5–30 mm; Micro: 800 × 600 × 200 mm; Bulk: 2500 × 1450 × 200 mm |
| Rapporto di miscelazione | 1:1-10:1 |
| Uscita | Costante: 0,6–5 g/s; Micro: 0,05–1,5 g/s; Maggiore: 5–60 g/s |
| Ambiente di lavoro | −15 °C – 35 °C |
2. Caratteristiche principali della macchina
3. Sistemi opzionali
A. Sistema con insegnatore portatile (teach pendant)
B. Sistema PC
4. Diagramma di configurazione
| Voce | Specifiche |
| Materia Prima | Poliuretano / Silicone |
| Selezione dei Componenti | Bicomponente / Tricomponente |
| Interfaccia elettronica | Schermo tattile |
| Modalità di funzionamento | PC / Inseguitore manuale |
| Controller | Scheda di controllo del movimento / Inseguitore manuale + PLC |
| Dimensioni dello schermo | 12.1 pollici |
| Modalità interfaccia | Box di comando a sbalzo |
| Funzionamento manuale | Controller portatile / Inseguitore manuale |
| Modello di testa di miscelazione | KW-900 |
| Larghezza della striscia di tenuta | 4–30 mm |
| Metodo di pulizia | Acqua ad alta pressione |
| Rapporto di miscelazione | 1–10:1 |
| Pompa di misura | KAIWEI / Barmag |
| Specifiche della pompa dosatrice | A3 cc/r, B0.6 cc/r |
| Colpo efficace | 22501250200 |
| Struttura del serbatoio per materie prime | Tanica di pressione dell'aria |
| Capacità del serbatoio per materie prime | A: 40 L B: 40 L |
| Agitazione del serbatoio per materie prime | Serbatoio A: Sì Serbatoio B: No |
| Metodo di riempimento del serbatoio per materie prime | Manuale / Automatico |
| Stazione di Riempimento | Opzionale |
| Metodo di carica ad aria | Manuale / Automatico |
| Metodo di controllo della temperatura | Controllo della temperatura dell'acqua (opzionale) |
| Struttura a telaio | braccio robotico lineare a 4 assi |
| Velocità di funzionamento | 0-1200 mm/min |
| GUIDA RAIL | KAIWEI / AIRTAC |
| Cremagliera | Rsun |
| Servomotore | XINJE |
| RIDUTTORE | Senad |
| Struttura del banco di lavoro | Saldatura tubo quadrato |
| Dimensione | 2000*1000*800 |
| Alimentazione | 220V/380V |
| Potenza | 4Kw/5.5Kw |
| Richiesta di pressione d'aria | ≥6 bar |
| Trattamento a Sorgente Aria | Separatore olio-acqua |
| Fornitura d'acqua | Acqua del rubinetto |
| Funzione serbatoio acqua | Sensore livello anteriore + filtrazione in uscita |

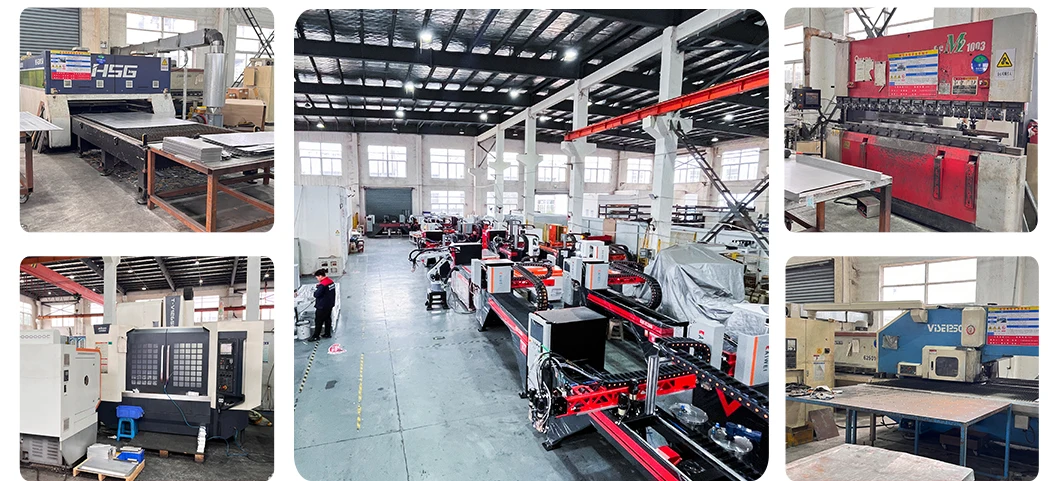

Kaiwei Intelligent Technology (Shanghai) Co., Ltd. è stata fondata nel 2004 e ha la sede a Shanghai. Come azienda ad alta tecnologia, Kaiwei si specializza in Ricerca & Sviluppo e produzione di sistema di sigillatura industriale e attrezzature per la schiuma robotizzata l'azienda dispone di istituti di Ricerca e Sviluppo professionali, di un sistema di innovazione tecnologica completo e fornisce soluzioni elettriche automatizzate per importanti imprese nazionali e internazionali. Kaiwei aderisce al motto aziendale "tecnologia come guida, talento come base, qualità come vita, reputazione come fondamento". Conta più di 30 persone impegnate nella ricerca e sviluppo tecnologico, e il livello complessivo di Ricerca e Sviluppo si colloca all'avanguardia nel settore cinese. L'azienda ha ottenuto 30 brevetti nazionali in termini di innovazione tecnologica, come la macchina robotizzata per la schiumatura quantitativa. Le macchine automatiche per il sigillaggio a schiuma trovano largo impiego nei settori dell'energia elettrica, metallurgico, carbone, petrolio, chimico, farmaceutico, militare, trasporti, porti, costruzioni municipali, automazione, automotivo, armadi elettrici, filtri d'aria, attrezzature di purificazione per l'aria condizionata, imballaggio, componenti elettronici, illuminazione, nuove energie e altri campi. I prodotti Kaiwei hanno ricevuto le certificazioni ATEX, CCC, CE, PROTEZIONE INGRESSO, certificazione antiesplosione per le fabbriche e la certificazione ISO9001-2000 del sistema di qualità internazionale. La qualità dei prodotti è stata unanimemente riconosciuta ed elogiata dai clienti. Le macchine automatiche per il sigillaggio a schiuma godono di grande successo in Cina e vengono esportate in più di 20 paesi e regioni, tra cui Germania, Stati Uniti, Italia, Vietnam, Cile, Russia, India, Medio Oriente, Sud-est asiatico, America Latina, ecc.
Domande Frequenti
1. Quali certificazioni internazionali hanno le macchine dosatrici KAIWEI?
Essendo un'azienda produttrice diretta di Shanghai con 20 anni di esperienza produttiva, le macchine per dosaggio KAIWEI sono completamente certificate CE, SGS, ISO 9001 e CCC. Tutti i prodotti rispettano gli standard internazionali di qualità e sicurezza, consentendo un'esportazione agevole nei mercati globali.
2. Quali livelli di protezione e resistenza agli urti offrono le vostre macchine dosatrici?
Le nostre macchine dosatrici sono dotate di un'elevata protezione: grado di impermeabilità e antipolvere opzionale IP66/IP67/IP56, oltre alla resistenza agli urti IK10. Possono funzionare stabilmente in ambienti industriali difficili (polvere, umidità, collisioni) per un uso a lungo termine.
3. La colla in schiuma sigillante delle macchine dosatrici KAIWEI è conforme agli standard internazionali dei materiali?
Sì. Il collante in schiuma sigillante ha superato le certificazioni RoHS, VOC, UE e UL, soddisfacendo pienamente i requisiti globali di sicurezza dei materiali. È atossico, ecologico e privo di sostanze nocive, conforme alle normative per l'esportazione.
4. Potete fornire personalizzazione OEM/ODM essendo una fabbrica proditrice di macchine dosatrici?
Con 20 anni di esperienza nella ricerca e sviluppo e produzione, supportiamo pienamente la personalizzazione OEM/ODM. Possiamo adattare le specifiche della macchina, le funzioni e persino le certificazioni (CE/SGS/ISO 9001) in base alle vostre esigenze produttive specifiche.
5. In che modo KAIWEI garantisce la qualità del prodotto con 20 anni di esperienza?
I nostri 20 anni di esperienza focalizzati sulle macchine dosatrici hanno permesso di sviluppare processi produttivi maturi e un rigoroso sistema di controllo qualità ISO 9001. Ogni macchina viene sottoposta a numerose ispezioni prima della consegna, garantendo alta precisione, prestazioni stabili e lunga durata.
6. Le macchine dosatrici KAIWEI sono idonee all'accesso al mercato UE con certificazione CE?
Assolutamente sì. Tutte le macchine dosatrici KAIWEI sono dotate di certificazione CE ufficiale, conformi pienamente alle direttive europee in materia di sicurezza, salute e ambiente. Possono essere importate e vendute direttamente nei paesi dell'UE senza ulteriori barriere certificate.
7. Per quali settori e materiali sono adatte le vostre macchine dosatrici?
Dotate di protezione IP66/67/56 e realizzate con materiali conformi alla direttiva RoHS, le nostre macchine trovano ampio impiego nei settori elettronico, dei componenti automobilistici, dell'illuminazione LED, dei dispositivi medici e in altri settori industriali.
8. Come posso ottenere le relazioni di prova (RoHS/VOC/UL) e i documenti di certificazione dei vostri prodotti?
In quanto fabbrica affidabile, forniamo gratuitamente tutti i documenti (relazioni di prova RoHS/VOC/UL, certificati CE/SGS/ISO 9001) dopo la conferma dell'ordine. È inoltre possibile contattare il nostro team di vendita per esaminare i documenti campione prima della collaborazione.
